Horkovodní kotle všeobecně:

• regulátor hladiny vody (nedostatek vody) dle ČSN EN 12 828 musí mít teplovodní kotle nad 300 kW
• teplota vratné vody

Kotle s vnější stabilizací tlaku :

• výstupní teplota musí být regulovaná
• omezovač odstavení hořáku při poklesu hladiny. U expanzomatů nahrazen omezovačem min. tlaku. Tlak plynu musí být kontrolovatelný.
• 2 ks omezovač teploty na výstup
• 2 ks omezovač min. tlaku
• 2 ks omezovač max. tlaku. Musí být stanoveno, zda je třeba odstavit i oběhová čerpadla.
• regulace teploty a tlaku vody
• je-li nebezpečí zhoršení kvality vody, musí být samočinné sledování kvality a při překročení odstavení hořáku a oběhového čerpadla,
• omezovač min. teploty na vstupu (70°C)
• odmáčknutí tlačítka obsluhou každých 24 hodin
• ochrany dle ČSN 06 0300
  • únik plynu
  • délka dopouštění
  • zaplavení
  • zapaření (40°C)
  • STOP tlačítko
  • výpadek elektrického proudu
• omezovač min. průtoku (ČSN 07 0620 určovala 2x průtokoměr)
• uzavírací automatický ventil na vstupu (chráněn proti neúmyslnému uzavření).
• tojistný ventil na kotli nebo i na expanzní nádobě je-li do ní doplňování vody nebo vzduchu.
• teploměry musí být vybaveny kontrolními jímkami.

Upozorňuji, že ČSN EN 12 952-7 (07 7604) nerozlišuje hranici 110°C a hovoří o otevřené expanzní nádobě, tudíž o teplovodních kotlích.

Teď bych se zmínil o bezpečnostní výstroji. Uvádím několik definic dle ČSN EN 12 952-

3.12 - řídící přístroje :
přístroje použité pro udržení veličiny, která má být řízena (např. hladina vody, tlak, teplota), na specifikované hodnotě (nastavená hodnota)

3.13 – omezovače
přístroje, které se při dosažení stanovené hodnoty (např. tlaku, teploty, průtoku, hladiny vody) používají pro přerušení a uzavření přívodu energie a před opakovaným spuštěním vyžadujíc ruční zásah (viz EN 12953-6)

3.14 – bezpečnost při poruše
vlastnost funkční jednotky, která je schopna si udržet bezpečný stav v případě určitých poruchových stavů (např. vnitřních poruchových stavů)

3.15 – samokontrola
pravidelná a samočinná kontrola, že všechny vybrané komponenty bezpečnostního přístroje jsou schopny provozu tak, jak je požadováno

3.16 – záloha
existence více než jednoho přístroje nebo systému tak, aby v případě poruchového stavu byla stále ještě k dispozici nezbytná zařízení

3.17 – nezávislost
schopnost provozování tak, jak je požadováno, bez vzájemného působení jiného zařízení

3.18 – pravděpodobnost bezporuchového provozu
schopnost plnit požadovanou funkci v daných podmínkách a v daném časovém intervalu, aniž by došlo k selhání

3.19 – blokování
přerušení přívodu energie, které vyžaduje ruční zásah pro uvedení do provozu

3.20 – zkouška dílů
individuální zkoušení každého dílu bezpečnostního zařízení

3.21 – funkční zkouška
zkoušení bezpečnostního přístroje s ohledem na zabezpečení jeho předpokládaných funkcí (viz EN 12 953-6)

3.22 – trvalý dohled
dohled, v průběhu něhož obsluha kotle má stálé stanoviště v blízkosti kotle, v kotelně, na pracovní plošině nebo v místě obsluhy, takže v případě vzniku nebezpečného stavu má dostatek času zasáhnout.

1. Všechny výše uvedené omezovače, blokády musí být schváleny AO (NB) jako bezpečnostní výstroj dle PED.
2. Schválení musí být provedeno dle PED Přílohy I. čl. 2.11.1 písm. c) : K těmto zásadám zejména patří zabezpečení funkce proti poruchám, zálohování bezpečnostní výstroje, různost jejího provedení, automatická diagnóza vlastní funkčnosti (samokontrola). Musí být schváleny celé okruhy od čidla až po signál k odstavení hořáku.
3. Pro upřesnění co má být na bezpečnostní výstroji omezovači schváleno, uvádím názvy kapitol a článků připravované EN 12953-9 – Požadavky na zabezpečovací a řídící systémy kotle a příslušenství:
EN 12953-9 – Požadavky na zabezpečovací a řídící systémy kotle a příslušenství :
• čl. 4.3. – elektrické zařízení
• čl. 4.4. - vyhodnocení poruch
• čl. 4.4.3. – vyloučení poruch
• čl.4.4.3.2 – zkrat mezi vodiči
• čl.4.4.3.3 – zkrat ve vrstvených odporech
• čl.4.4.3.4 – zkrat ve vinutých odporech
• čl.4.4.3.5 – nesepnutí kontaktních prvků v důsledku spečení
• čl.4.4.3.6 – mechanická závada spínacího zařízení
• čl.4.4.3.7 – poruchy součástí pro zajištění bezpečnostní izolace
čl.6 – Zvláštní požadavky na omezovače tlaku (čl. 6.1 až 6.6 a tabulka)
čl.7 – Zvláštní požadavky na omezovače teploty (čl.7.1 až 7.4 a tabulka).
čl.8 - Omezovače průtoku
Zkoušky musí proběhnout dle přílohy A, B, C .
Příloha A – zobrazuje jak musí být omezovač schválen od čidla po hořák.

Pravidlo 8/15
Pravidlo se týká: přílohy I bodů 1.1, 1.2, 1.3, 2.9, 2.10, 2.11, 3.4 a 5

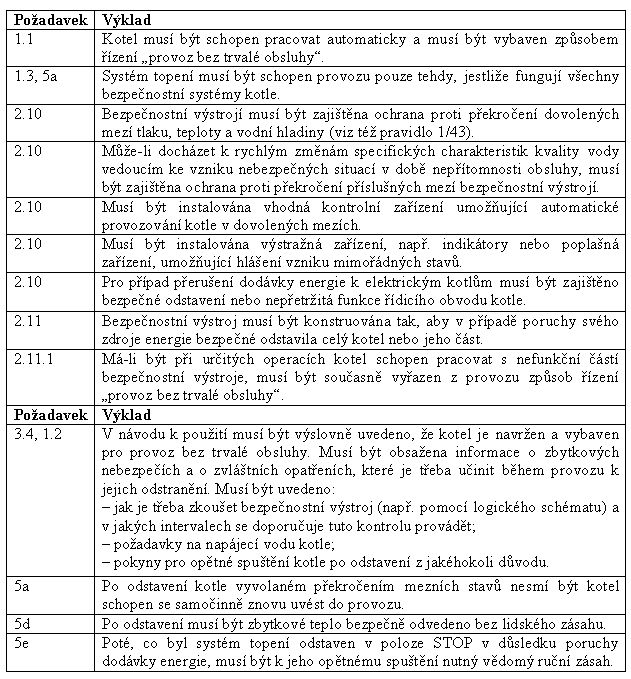

Otázka: Jak je třeba interpretovat základní požadavky na bezpečnost v příloze I v případě kotlů pro výrobu páry nebo horké vody, které jsou určeny k provozu bez trvalé obsluhy? Odpověď: Platí všechny základní požadavky na bezpečnost podle přílohy I, pokud existuje příslušné nebezpečí. Níže je uvedeno, nikoli vyčerpávajícím způsobem, jak je třeba rozumět některým ze základních požadavků na bezpečnost v souvislosti s provozem bez trvalé obsluhy.

Níže jsou uvedeny příklady často uplatňovaných požadavků na pravidelnou kontrolu bezpečnostního systému v souladu s pravidlem 9/20. Tyto požadavky souvisejí se základními požadavky na bezpečnost podle přílohy I oddílu 5 a bodu 2.11.1:

• 24hodinový provoz bez trvalé obsluhy je povolen, jestliže se v pravidelných intervalech provádějí zkoušky funkce omezovacích zařízení.
• Funkční zkouška prováděná obsluhou kotle zahrnuje uzavření hořáků nebo, je-li kotel vytápěn pevným palivem, zastavení přívodu paliva. Součástí této funkční zkoušky je též kontrola kvality vody. Členské státy mohou uplatňovat specifické požadavky umožňující delší dobu než 24 hodin, např. instalaci zařízení pro automatické monitorování kvality vody.
