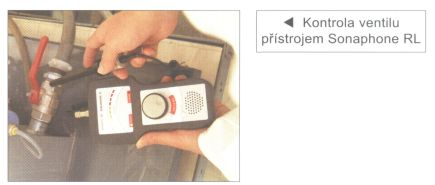

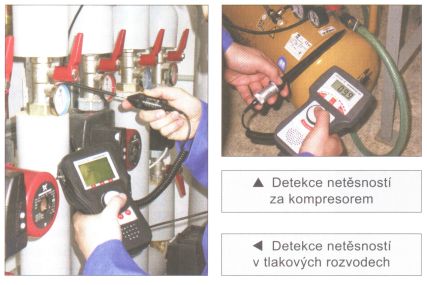

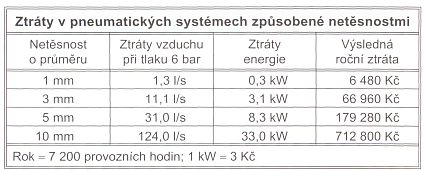

[Tisk] [Poslat e-mailem] [Hledat v článcích] Detekce netěsností v tlakových rozvodech Datum: 3.11.2006Autor: Ing. Martin Dostalík, SONOTEC, s.r.o. V každém reálném rozvodu tlakového média dochází vlivem netěsností k menším či větším únikům. Ať už se jedná o přehřátou páru, tlakový vzduch nebo jiný plyn, vždy jsou výrobní náklady vysoké. Zvláště v dnešní době rostoucích cen energie představuje každý únik významnou ekonomickou ztrátu. Skutečností je, že úniky do určité velikosti lze jen velmi obtížně zjistit, nejsou většinou vidět ani slyšet, a pozornost je tedy soustředěna na odhalování a odstraňování relativně velkých úniků. Je třeba si uvědomit, že například u tlakového vzduchu představují ztráty slyšitelné lidským uchem v ročním vyjádření statisíce korun. Závislost ročních nákladů souvisejících se ztrátami na velikosti netěsností v pneumatických systémech ukazují údaje uvedené v tabulce. ![]() Podle nezávislých měření nejsou výjimkou případy, kdy úniky tlakového vzduchu způsobené právě netěsnostmi představují 40 až 60 % z vyrobeného množství. Důvodem toho, že zjišťování malých netěsností se dnes provádí spíše výjimečně, je skutečnost, že dosud neexistoval jednoduchý a cenově dostupný snímač, který by je byl schopen rychle a efektivně odhalit. Ultrazvuková detekce úniků tlakových médií Princip Jestliže v tlakovém systému vznikne netěsnost, okamžitě začne unikat tlakové médium (pára, vzduch apod.). Výsledkem je výrazný růst vnitřního tření média, a tím vznik ultrazvukového vlnění. Tento vysokofrekvenční signál nelze zachytit lidským sluchem, avšak lze jej snímat vhodným ultrazvukovým snímačem. Výhodou je to, že zdroj ultrazvukového vlnění je možné velmi přesně lokalizovat i ze vzdálenosti několika metrů. Snímače používané v takovýchto aplikacích jsou v podstatě ultrazvukové přijímače (neemitují ultrazvukový signál, pouze jej snímají). Pomocí speciální sondy zachytí ultrazvukový signál způsobený únikem, převedou jej do slyšitelného pásma a umožní jeho další zpracování. ![]() ![]() Tyto ultrazvukové snímače je možné použít i k detekci opotřebení ložisek motorů nebo jakýchkoliv rotujících zařízení. Také v tomto případě je prvním příznakem nastávajících problémů zvýšené tření a emise ultrazvukového signálu. Včasná výměna ložiska pak zajistí výrazné úspory, a to nejen materiálu, ale i času (eliminuje případné prostoje zařízení). Přínosy Ultrazvuková detekce úniků tlakových médií umožňuje
|
